Aktiver 2-Wege-Studiomonitor (Stück) Quested S7R

Aktiver 2-Wege-Studiomonitor (Stück)

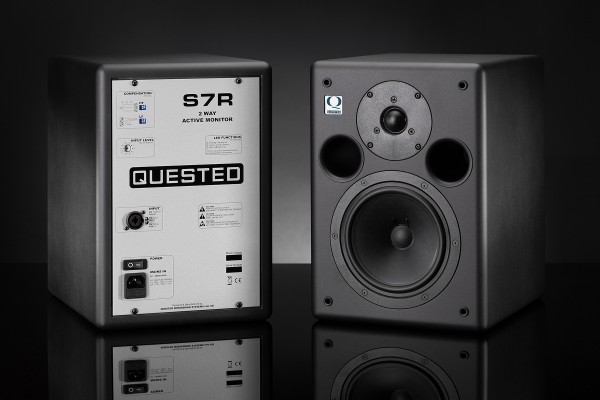

Als Nahfeldmonitor mit kompakten Abmessungen entwickelt, eignet sich die S7R für eine Vielzahl an Aufgaben. Das frontseitige Dual-Bassreflexsystem reduziert nicht nur Turbulenzen auf ein Minimum, sondern erlaubt auch eine wandnahe Platzierung der S7R. Der 28-mm-Hochtöner wird mit satten 70 Watt sinus angesteuert, der großzügige Endstufen-Headroom sorgt dabei für eine extrem ausgewogene und transparente Höhenwiedergabe; die Endstufe des 6,5“-Tieftöners leistet 120 Watt sinus.

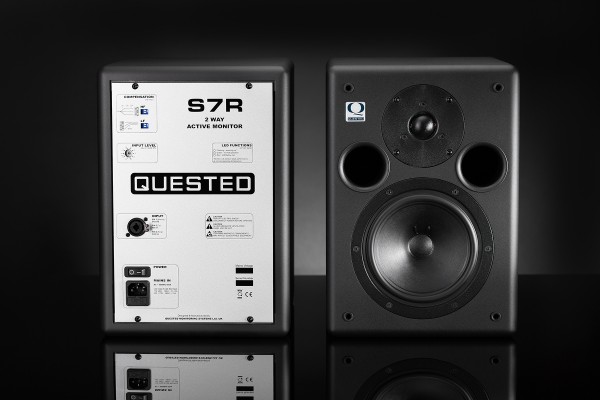

Auf der Rückseite der S7R lässt sich die Eingangsempfindlichkeit mit einem 10-stufigen Drehschalter einstellen, Höhen und Tiefen können bei Bedarf jeweils per DIP-Schalter angepasst werden. Die S7R ist mit einer Überhitzungs- und Subsonic-Schutzschaltung ausgerüstet, das frontseitige Quested-Logo dient auch als Betriebs-LED (grün) und Clipping-Anzeige (rot).

Die 25 cm breite und knapp 12 kg schwere S7R besticht mit einer äußerst neutralen, artikulierten und akkuraten Wiedergabe sowie einem exzellenten Stereobild mit detaillierter Tiefenstaffelung. Sie eignet sich für eine große Bandbreite an Musikstilen von akustischem Jazz über Pop und Rock bis hin zu House und Techno.

Der Frequenzgang reicht von 68 Hz bis 20 kHz, wenn man eine Toleranz von ±2 dB zugrunde legt bzw. 58 Hz im Bass mit -6 dB. Wer den Übertragungsbereich seiner S7R-Abhöre nach unten erweitern möchte, kann sie mit dem SB10R Subwoofer kombinieren, der im Tiefbass souverän bis 25 Hz spielt (17 Hz/-6 dB).

Als optionales Originalzubehör sind Frontbespannung (S7R Grille) und Monitorständer (STS-L) erhältlich. Die S7R wird in Honiton, Devon (UK) handgefertigt, Quested gewährt 5 Jahre Herstellergarantie.

• Tieftöner: 6,5″ (165 mm)
• Hochtöner: 1,1″ (28 mm)
• Frequenzgang: 68 Hz – 20 kHz (±2 dB)
• Frequenzgang: 58 Hz – 22 kHz (-6 dB)
• Endstufen: 120 W sinus (LF), 70 W sinus (HF)
• max. Schalldruck: 105 dB (einzeln), 111 dB (Paar)
• THD typisch: 0,005% @ 1 kHz
• Empfindlichkeit: Drehschalter -12 dBu bis +6 dBu (10 Positionen)
• LF EQ: schaltbar -2 dB/-4 dB @ 65 Hz
• HF EQ: schaltbar -2 dB/+2 dB @ 10 kHz
• Eingänge: XLR3F und 6,35 mm TRS (Combo-Buchse)
• Subsonic-Filter, Ultrasonic-Filter, Überhitzungschutzschaltung
• LED-Anzeige: frontseitiges Logo, Betrieb (grün), Clipping (rot)
• Designed und hergestellt in England/UK

• Abmessungen	244 x 302 x 347 mm (BxTxH)
  Gewicht	11,7 kg
  Tieftöner	6,5″ (165 mm)
  Hochtöner	1,1″ (28 mm )
  max. Schalldruck	105 dB (einzeln), rosa Rauschen @ 1 m, Leq 1 Minute; 111 dB (Paar), rosa Rauschen @ 1 m, Leq 1 Minute
  Frequenzgang	68 Hz – 20 kHz (±2 dB); 58 Hz – 22 kHz (-6 dB)
  Eingänge	Combo-Buchse XLR3F und 6,35 mm TRS-Klinke (symmetrisch)
  Impedanz	10 kOhm, elektronisch symmetriert, mit HF-Filter
  Belegung	Pin 1 (Schaft) Masse, Pin 2 (Spitze) hot, Pin3 (Ring) cold
  Empfindlichkeit	-12 dBu bis +6 dBu bei 96 dB SPL @ 1 m, wählbar mit rückwärtigem Drehschalter (10 Positionen)
  Subsonic-Filter	-3 dB @ 30 Hz, 24 dB/Oktave
  Ultrasonic-Filter	-3 dB @ 75 kHz, 4 dB/Oktave
  Frequenzweiche	Trennfrequenz 1,19 kHz
  LF EQ	2 Positionen schaltbar (-2 dB/-4 dB @ 65 Hz)
  HF EQ	2 Positionen schaltbar (-2 dB/+2 dB @ 10 kHz)
  	ENDSTUFE
  LF Ausgangsleistung	120 W RMS*
  HF Ausgangsleistung	70 W RMS*
  	*maximal 5 Minuten Dauerbetrieb, freie Luftzirkulation am Kühlblech (10 cm Abstand), Umgebungstemperatur max 30°
  THD	0,03% bis zu 1 dB unterhalb Clipping (20 Hz – 20 kHz), typ. 0,005% @ 1 kHz
  Störabstand	-100 dB (zu Clipping)
  Bezugspegel	0 dBu = 775 mV
  	LED-ANZEIGE (frontseitige Logo-Beleuchtung)
  Aufwärmphase	blinkt grün
  Betrieb	dauerhaft grün
  Clipping	rot (2 dB vor Clipping)
  Schutzschaltung	dauerhaft rot, verweist auf Überhitzung (die Box wird automatisch stummgeschaltet, bis die Endstufe auf 20° C abgekühlt ist) oder Betriebsstörung
  	STROMVERSORGUNG
  Spannung	115 V oder 230 V @ 50-60 Hz (intern umsteckbar); bei gewählten AC 230 V min. 160 V und max. 255 V; bei gewählten AC 115 V min. 80 V und max. 127 V
  Ruhestrom	18 Watt
  Stromaufnahme	75 Watt (typisch)
  max. Stromaufnahme	140 Watt
