USB 3.0 MIDI-Interface ESI M8U eX

USB 3.0 MIDI-Interface

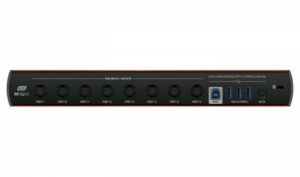

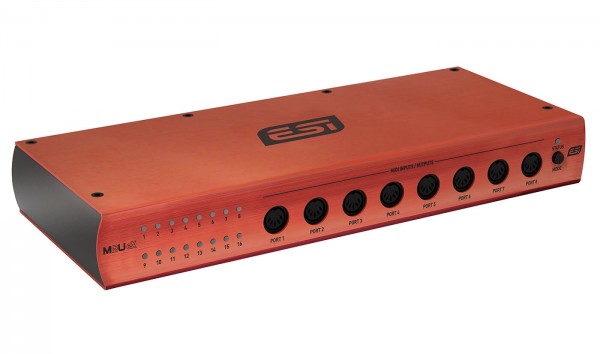

Eine kompakte und äußerst leistungsfähige MIDI-Zentrale für umfangreiche Setups. Das M8U eX hat insgesamt 16 MIDI-Buchsen:8 auf der Vorder- und 8 auf der Rückseite. Treiber werden keine benötigt, das Gerät wird sofort vom Rechner erkannt (class compliant). Sehr praktisch: auf der Rückseite findet sich ein aktiver 3-fach USB-Hub, an den ein USB-Keyboard, Speichermedien, Dongles usw. angeschlossen und bei Bedarf mit 5 V versorgt werden können. Möchte man den USB-Hub verwenden, muss das M8U eX mit dem beiliegenden Netzteil betrieben werden, andernfalls reicht die USB-Speisung vom Rechner.

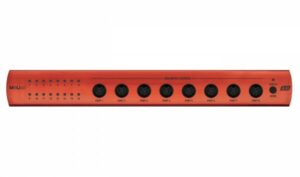

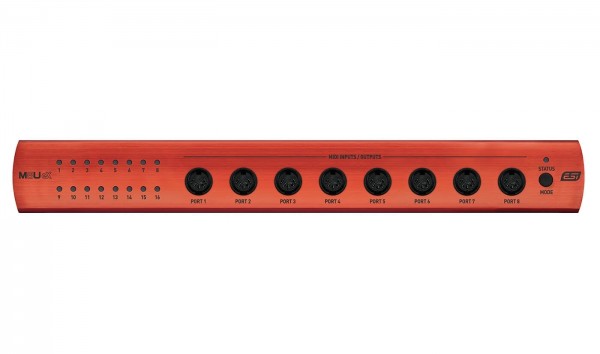

Genial: das M8U eX arbeitet mit automatischer Erkennung von Ein- und Ausgangssignalen, die MIDI-Ports können also frei belegt werden und sowohl als Ein- wie auch als Ausgang fungieren. Die 16 frontseitigen Status-LEDs zeigen dabei an, ob der betreffende Port gerade als Ein- (rot) oder Ausgang (grün) genutzt wird. Die Zuordnung erledigt man in der jeweiligen (MIDI-fähigen) Software, wo alle 16 Ports automatisch erscheinen.

Bei Bedarf lassen sich auch zwei M8U eX gleichzeitig am Rechner betreiben: zu diesem Zweck können die Geräte über den im Boden eingelassenen DIP-Schalter mit unterschiedlichen Geräte-IDs versehen werden. Man kann sogar drei Geräte gleichzeitig nutzen, wenn man den Multiclient-Treiber von ESI verwendet. Dann stehen einem gigantische 48 MIDI-Ports zur Verfügung!

Wer möchte, kann das M8U eX auch standalone (also ohne Rechner) nutzen. In diesem Fall benötigt man das beiliegende Netzteil und der frontseitige MODE-Taster kommt in Spiel. Der Reihe nach kann man mit ihm die 3 verfügbaren Betriebsmodi anwählen. Im Weiterleitungsmodus (1) gibt es feste Zweiergruppen: von Eingang 1 auf Ausgang 3, Eingang 2 auf Ausgang 4, Eingang 5 auf Ausgang 7 usw. bis Eingang 14 an Ausgang 16; im MIDI-Thru-Modus (2) wird das MIDI-Signal von Eingang 1 gleichzeitig an den Ports 2-16 ausgegeben; und im MIDI-Merge-Modus (3) ist es umgekehrt: hier werden die Eingangssignale 1-15 zu einem Datenstrom zusammengefasst und dann über den Port 16 ausgegeben.

Im Boden eingelassen ist ein 3-fach DIP-Schalter, über den weitere Einstellungen vorgenommen werden können (Geräte-ID, MIDI Running Status Option, USB 2.0 Kompatibilitätsmodus). Das M8U eX unterstützt Windows 7/8/10 sowie Mac OS X.
